景观设计施工图绘制方法及图绘效果图

现在人们对园林、私家别墅等场地的景观要求越来越高，大家不但对庭院设计要求新颖，而且花园的景致更要有意境。由此，小编为大家介绍“景观设计施工图绘制方法及图绘效果图”相关问题，希望能够让大家对花园设计有更多的了解！

一、景观设计施工图绘制方法

A、绘制平面图

平面施工图至少应包括以下几个方面内容：

1）灯具类型及位置：绘制灯具的位置，必要时标注尺度，注明灯具类型或符号，代号（用标准的图形，符号表示）标注灯具的灯具的安装形式，（吸顶式，嵌入式，管吊式）灯具离地高度，非垂直下射的灯具，应标明仰角或俯角，倾斜角等。

2）注源的类型，额定功率，数量（包括单个灯具内光源数）。

3）各房间，场所要求的照度标准值。

4）局部照明，重点照明的装设要求，包括光源，要具及位置等。

5）应急照明装设：分别标明分散照明灯，疏散用出口标志灯，指向标志灯的装设位置，类型，光源等，还有备用照明，安全照明的装设位置等要求。

6）移动照明，检修照明用的插座，应注明型式（极数，孔数）额定电流值，安装位置，类型，光源等，还有备用照明，安全照明的装设位置等要求。

7）配电箱的型号，编号，出线回路。

8）开关型式，位置，安装高度和安装方式，控制装置的类型，设置位置和控制范围。

9）配电干线和分支线路的导线型号，根数，截面，如为套管，应注明管管材，管径，敷设方式，安装部位和高度等。

B、绘制剖面图和立面图

对于较复杂的建筑，或生产设备，平台，操作或维护通道复杂，或生产管道，动力管道很大者，需要增加剖面图，以表明灯具与这些设备，平台，管道的位置关系，高度关系，避免灯光被遮挡。

对于公共建筑，装设有景观照明的可增加立面图。

C、绘制场所照度分布或等照度曲线

对于照度和照度均匀度很高的场所，如体育馆等，可绘制照度分布图或等照度曲线，以考核其各点照度值和照度变化梯度。此图在初步设计阶段完成。

D、绘制配电系统图

对于较大项目，有多台配电箱时，应绘制配电系统图，其内容包括：

1）照明配电系统，干线和配电箱的接线方式。

2）干线的导线型号，根数，截面，安装功率，计算功率，功率因数，计算电流。

3）分支线的导线型号，根数，截面及安装功率。

二、景观设计图绘效果图

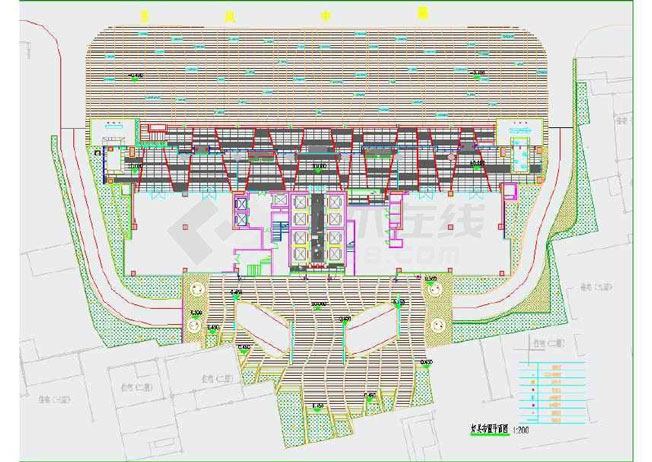

图绘效果图1

图绘效果图2

以上就是关于“景观设计施工图绘制方法及图绘效果图”的相关介绍，希望给您带来帮助！
